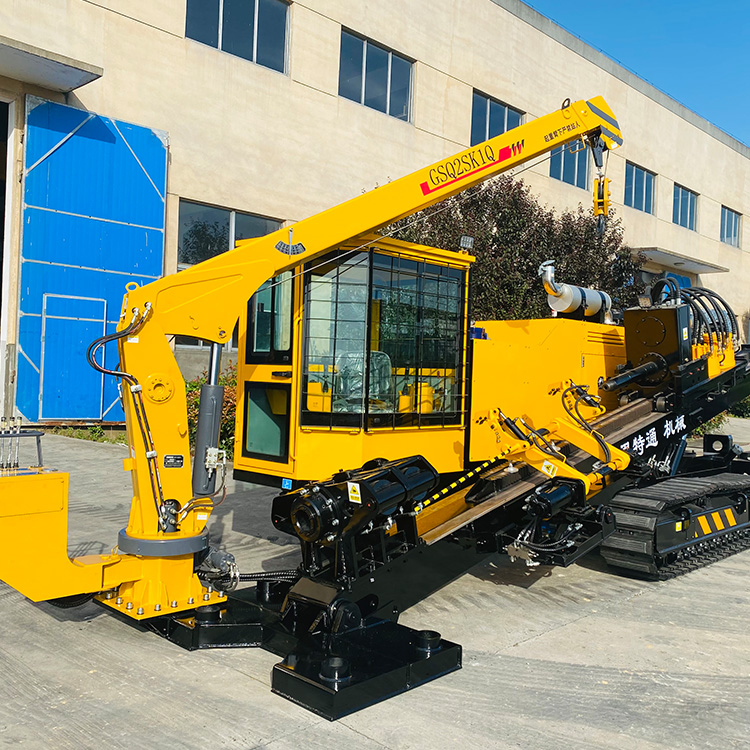

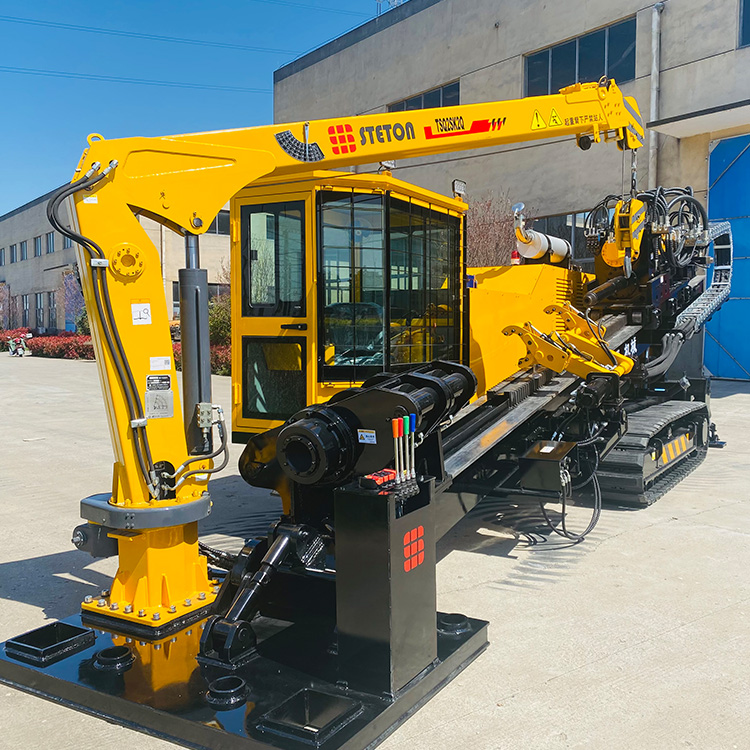

Структура горизонтально-направленной буровой установки

Различные технические характеристики машин для горизонтально-направленного бурения состоят из системы бурения, системы питания, системы управления направлением, системы бурового раствора, буровых инструментов и вспомогательных инструментов.Их структура и функции описываются следующим образом:

1. Система буровой установки: это основная часть операции бурения и буксировки переправочного оборудования.Он состоит из основной машины буровой установки и поворотного стола.Основная машина буровой установки размещается на раме буровой установки для завершения операции бурения и буксировки.Поворотный стол установлен в передней части основного механизма буровой установки, соединен с бурильной трубой, и отвечает требованиям различных условий эксплуатации, изменяя рулевое управление поворотного стола, выходную скорость и крутящий момент.

2. Энергосистема: состоит из гидравлического источника питания и генератора, источник питания предназначен для подачи гидравлического масла высокого давления для системы буровой установки в качестве мощности буровой установки, а генератор обеспечивает питание для вспомогательного электрооборудования и освещения строительной площадки. .

3. Система управления направлением: Система управления направлением представляет собой направленный инструмент, который направляет буровое долото для правильного бурения, отслеживая и контролируя конкретное положение и другие параметры бурового долота под землей с помощью компьютера.Из-за контроля системы буровое долото может сверлить в соответствии с проектной кривой.В настоящее время существует два типа систем управления направлением: портативные беспроводные и проводные.

4. Система бурового раствора: Система бурового раствора состоит из резервуара для смешивания бурового раствора, бурового насоса и трубопровода бурового раствора, обеспечивающего буровую систему буровым раствором, подходящим для условий бурения.

5. Буровые инструменты и вспомогательные инструменты: различные инструменты, используемые для сверления и развертывания в процессе бурения.Буровые инструменты в основном включают бурильные трубы, буровые долота, забойные двигатели, расширители, режущие ножи и другие инструменты, подходящие для различных геологических условий.Вспомогательные инструменты включают в себя стопорные кольца, вращающиеся муфты и насадки для различных диаметров труб.
